So installieren Sie eine SSD in einem älteren iMac 2007-2009

Wenn Sie immer noch einen älteren iMac rocken, ihm aber etwas neues Leben einhauchen möchten, ist das Ersetzen der traditionellen Festplatte durch ein Solid-State-Laufwerk eine großartige Möglichkeit, dies zu tun.

Solid-State-Laufwerke (SSDs) haben eine Menge Vorteile, darunter schnellere Schreib- und Lesegeschwindigkeiten, was im Wesentlichen bedeutet, dass Ihr Computer schneller booten und Anwendungen viel schneller öffnen kann als zuvor. Bei Solid-State-Laufwerken gibt es immer noch einige Dinge zu beachten, aber meistens sind sie eines der besten Upgrades, die Sie bei weitem an Ihrem Computer vornehmen können.

Wenn Sie einen älteren iMac haben, der hergestellt wurde, bevor Apple anfing, alles zusammenzukleben, ist der Zugriff auf die internen Komponenten recht einfach, wenn auch viel komplizierter als bei einem normalen PC. Das Austauschen der Festplatte ist jedoch ein Kinderspiel, insbesondere wenn Sie dies bereits auf anderen Computern getan haben.

Was du brauchen wirst

Bevor Sie beginnen, benötigen Sie einige Tools, die Sie möglicherweise noch nicht haben.

• Saugnäpfe (iFixit verkauft ein Paar speziell für diese Art von Arbeit)
• Ein kleiner Kreuzschlitzschraubendreher
• Ein T6 Torx-Schraubendreher
• Ein T8 Torx-Schraubendreher
• Ein Spudger (wieder, iFixit verkauft diese)
• Das Solid-State-Laufwerk Ihrer Wahl
• Ein 3,5-Zoll-zu-2,5-Zoll-Festplattenadapter (es gibt eine Menge zur Auswahl, aber hier ist ein billiger das wird gut gehen)
• Pinzette (nützlich, wenn Sie versehentlich Schrauben in engen Bereichen fallen lassen)

Je nachdem, aus welchem ​​Jahr Ihr iMac stammt, benötigen Sie möglicherweise unterschiedliche Größen von Torx-Schraubendrehern, weshalb es wahrscheinlich eine gute Idee ist, sich einfach einen zu besorgen kleiner Satz spezieller Präzisionsbits. Auf diese Weise haben Sie alle Bits, die Sie brauchen, egal was passiert. Für diese Anleitung arbeite ich an einem 2008 iMac, und die oben aufgeführten spezifischen Werkzeuge sind die, die für dieses spezielle Modell benötigt werden, aber es ist möglich, dass Ihr Torx-Schrauben in unterschiedlichen Größen verwendet wird. Diese Seite hilft Ihnen herauszufinden, was Sie brauchen.

Schritt eins: Zerlegen Sie Ihren iMac

Trennen Sie alles von Ihrem iMac und legen Sie das Gerät mit dem Bildschirm nach oben auf eine ebene Fläche.

Nimm an der Unterkante des iMac deinen Kreuzschlitzschraubendreher und entferne die einzelne Schraube, mit der sich die Speicherzugriffsplatte lösen lässt. Die Schraube geht nicht ganz heraus, also einfach ganz lösen und dann die Platte herausziehen.

Als nächstes nehmen Sie Ihre Saugnäpfe und platzieren Sie sie in den gegenüberliegenden Ecken des Bildschirms. Das Glas wird einfach von Magneten gehalten, so dass Sie es nur gerade nach oben heben müssen und die Glasscheibe geht sofort ab.

Legen Sie die Glasscheibe zur Seite. Wenn Sie befürchten, es zu zerkratzen, legen Sie es auf eine weiche Oberfläche abseits des Arbeitsbereichs.

Als nächstes gibt es zwölf T8-Torx-Schrauben am Rand des Displays, die entfernt werden müssen. Beachten Sie, dass die vier Schrauben an der Unterseite länger sind als der Rest, also stellen Sie sicher, dass Sie alle wieder an die richtige Stelle setzen.

Nachdem Sie diese Schrauben entfernt haben, ist es an der Zeit, die gesamte Frontblende zu entfernen. Dies geht am besten, indem Sie in den oberen Ecken beginnen. Legen Sie Ihren Daumen auf den Rand des Displays und Ihre Finger auf die Rückseite des iMac. Drücken Sie von dort aus Ihren Daumen nach unten, während Sie Ihre Finger nach oben ziehen. Dadurch wird die Blende gelockert und Sie können beginnen, sich nach unten zu arbeiten, bis die gesamte Blende angehoben wird. Tun Sie dies sehr langsam und vorsichtig, da Sie ein Kabel trennen müssen!

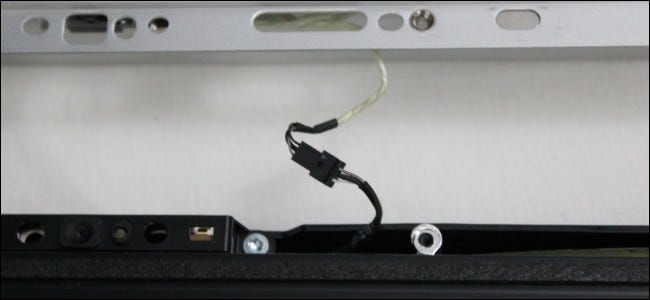

Trennen Sie das Mikrofonkabel oben, bevor Sie die Blende vollständig entfernen.

Legen Sie die Blende zur Seite, und Sie haben jetzt Zugriff auf den unteren Teil der internen Komponenten. Nehmen Sie sich diese Zeit, um etwas Druckluft zu verwenden und Staub zu entfernen, wenn Sie möchten.

Als nächstes entfernen Sie den „LCD Temp“-Anschluss, der sich direkt rechts neben dem linken Lüfter befindet.

Suchen Sie danach den Anschluss für das Displaykabel und entfernen Sie die beiden T6 Torx-Schrauben auf beiden Seiten des Steckers.

Ziehe danach die schwarze Lasche nach oben, um das Displaykabel vom Logic Board des iMac zu trennen.

Jetzt ist es an der Zeit, die Anzeigeeinheit zu entfernen. Lösen Sie die acht T8-Torx-Schrauben am äußeren Rand des Displays. Auf jeder Seite befinden sich vier Schrauben.

Als nächstes von der linken Seite nach links oben auf die Anzeigeeinheit und öffnen Sie sie wie ein Buch, wobei der rechte Teil auf dem iMac ruht. Lass es entweder von einem Freund so hochhalten oder benutze einen Stock oder etwas, um es zu stützen.

Dies liegt daran, dass das Display noch über vier Inverterkabel mit dem iMac verbunden ist. Ziehen Sie diese einfach ab.

Danach können Sie die Anzeigeeinheit komplett abnehmen und zur Seite stellen. Dadurch erhalten Sie endlich Zugriff auf die interne Festplatte.

Schritt 2: Entfernen Sie die Originalfestplatte

Um mit dem Entfernen der Festplatte zu beginnen, musst du zuerst den Temperatursensor entfernen, der mit Klebstoff mit der Festplatte verbunden ist. Entfernen Sie also den Schaumstoff, der den Sensor bedeckt, und hebeln Sie dann den Temperatursensor mit dem Spudger von der Oberfläche der Festplatte ab .

Sie könnten den Temperatursensor von seinem Anschluss trennen, aber die Wahrscheinlichkeit, dass Sie die Verbindung umkehren oder nicht vollständig wieder einstecken, ist zu groß, was dazu führt, dass die Lüfter Ihres iMac die ganze Zeit auf Hochtouren laufen, bis Sie die Verbindung wieder herstellen.

Die Festplatte wird mit einem stabilen Clip gehalten, und es ist ziemlich viel Kraft erforderlich, um sie zu entfernen. Sie müssen den Clip nach unten und innen drücken, um ihn zu lösen, und dann nach oben und in Ihre Richtung ziehen, um die Festplatte zu entfernen.

Sobald die Festplatte aus ihrem Fach heraus ist, müssen Sie die SATA-Daten- und Stromkabel von der Festplatte trennen. Ziehe sie einfach heraus oder heble sie mit deinem Spudger vorsichtig ab, wenn du Schwierigkeiten hast.

Sobald die Festplatte vollständig entfernt wurde, müssen Sie nun den Teil der Verriegelungslasche auf die neue SSD übertragen und am SSD-Adapter befestigen. Der Adapter ist da, damit die 2,5″ SSD richtig in den 3,5″ Festplattenschacht im iMac passt.

Sie müssen auch den Temperatursensor und die beiden Pins auf der anderen Seite der Originalfestplatte entfernen und ebenfalls in den SSD-Adapter verschieben.

Schritt 3: Installieren Sie die SSD

Sie können nun die SSD in Ihrem iMac installieren. Verbinden Sie zunächst die SATA-Daten- und Stromkabel mit der SSD.

Stecken Sie als Nächstes die Stifte in die entsprechenden Anschlüsse am iMac und lassen Sie dann den Rest der SSD einstecken. Verriegeln Sie sie mit der Verriegelungslasche und stellen Sie sicher, dass sie einrastet.

Je nachdem, wie der Adapter Ihre SSD montiert, können die SATA-Kabel möglicherweise nicht erreicht werden, was bedeutet, dass Sie stecken bleiben. Was Sie jedoch tun können, ist einfach den Adapter loszuwerden und nur die SSD anzuschließen, so dass sie frei hängt. Es gibt keine beweglichen Teile und auch ohne die Adapterhalterung bleibt sie nach dem Zusammenbau des iMac fest im Inneren.

Schritt 4: Bauen Sie Ihren iMac wieder zusammen

Jetzt, da die SSD an Ort und Stelle ist und einsatzbereit ist, ist es an der Zeit, alles wieder zusammenzubauen. Zum Glück ist der Zusammenbau das gleiche wie das Auseinandernehmen, aber in umgekehrter Reihenfolge.

Beginnen Sie damit, das Display wieder aufzusetzen und stellen Sie sicher, dass die rechte Kante des iMac aufliegt, während Sie die linke Seite abstützen, da Sie die Wechselrichterkabel wieder anschließen müssen. Die gute Nachricht ist, dass diese Wechselrichterkabel austauschbar sind , es spielt also keine Rolle, welchen der beiden Sie oben und unten in die Anschlüsse stecken.

Nachdem Sie die Wechselrichterkabel wieder eingesteckt haben, können Sie die Anzeigeeinheit wieder am iMac montieren und alles festschrauben. Wenn sie nicht bündig sitzt, sind wahrscheinlich die Wechselrichterkabel im Weg. Überprüfen Sie also, ob sie wieder ein- und aus dem Weg geräumt.

Stecken Sie als nächstes das Displaykabel wieder ein und schrauben Sie die beiden T6 Torx-Schrauben ein.

Vergessen Sie auch nicht das Kabel des LCD-Temperatursensors.

Bringen Sie die Blende wieder an und denken Sie daran, das Mikrofonkabel wieder anzuschließen.

Denken Sie beim Wiederanbringen der Blende daran, dass die vier Schrauben an der Unterseite länger sind als die anderen.

Jetzt ist es an der Zeit, die vordere Glasscheibe wieder aufzusetzen, aber bevor Sie dies tun, stellen Sie sicher, dass sich keine Fingerabdrücke oder Staub auf dem Display oder auf beiden Seiten des Glases befinden. Es ist kein großes Problem, wenn Sie dies vergessen, da Sie nur die Saugnäpfe wieder herausnehmen müssen, aber es ist besser, dies jetzt zu tun, während es noch auseinandergerissen ist.

Setzen Sie die Saugnäpfe noch auf der Glasscheibe langsam auf den Bildschirm, bis die Magnete übernehmen und einrasten.

Entfernen Sie die Saugnäpfe und Sie können loslegen! Stellen Sie den iMac wieder auf Ihren Schreibtisch, schließen Sie alle Kabel wieder an und schalten Sie ihn ein. Sie müssen OS X natürlich formatieren und installieren oder von einem geklonten Backup wiederherstellen. Wir haben eine gründliche Anleitung, die Sie durch diesen Prozess führt, aber kurz gesagt, Sie erstellen ein USB-Boot-Laufwerk von OS X mit DiskMaker X und starten Sie dann Ihren Mac, während Sie die Alt-Taste gedrückt halten, um das Installationsprogramm aufzurufen. Stellen Sie nach der Installation von OS X sicher, dass Sie TRIM aktivieren, um eine bessere Leistung zu erzielen.
